PRZEKAŹNIK CZASOWY 0-999 MIN WIELOFUNKCYJNY TIMER
[2139]
39,14zł

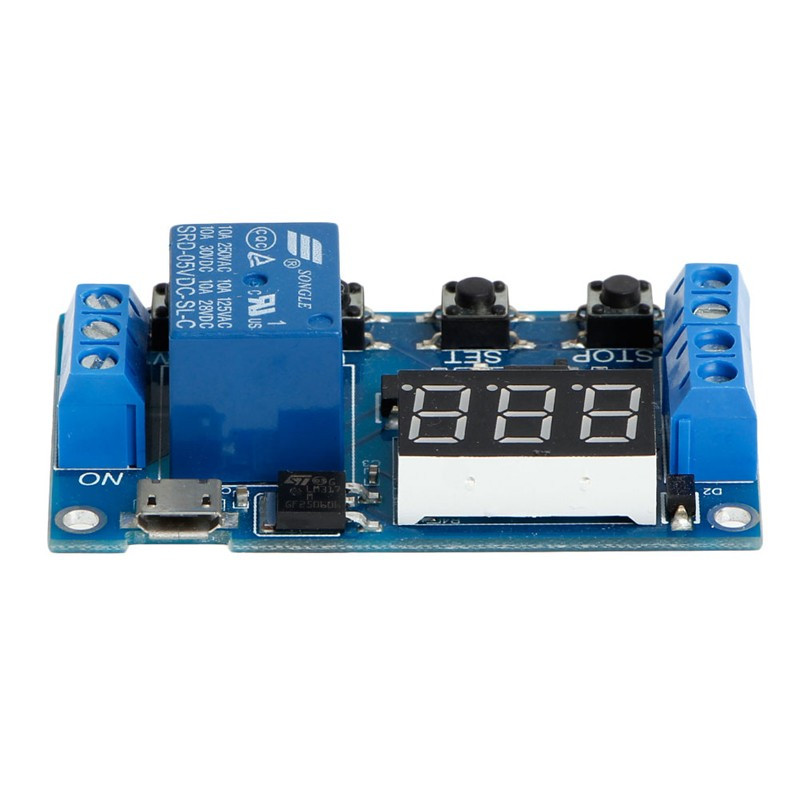

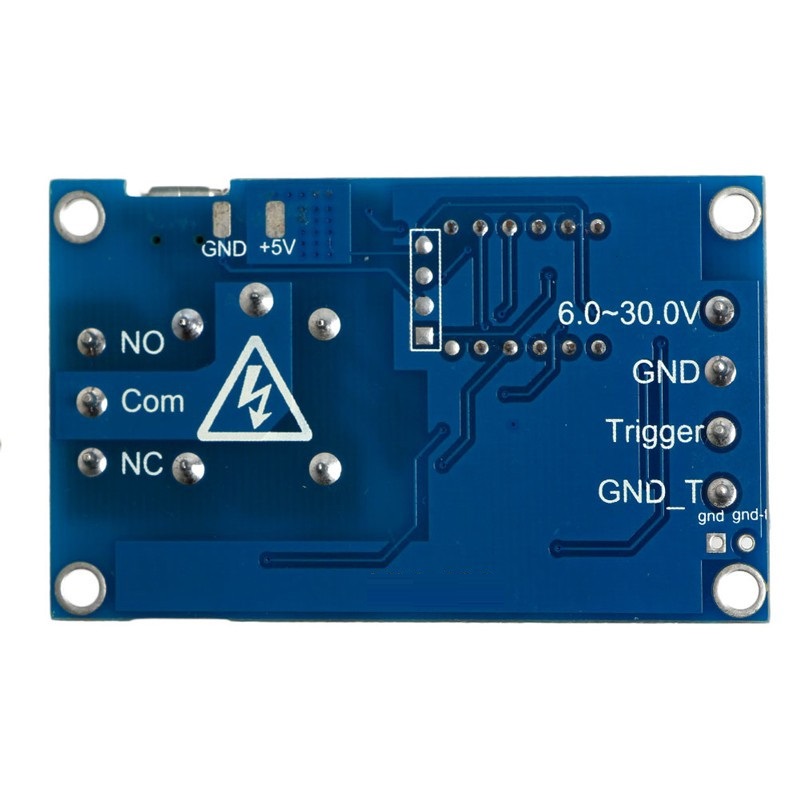

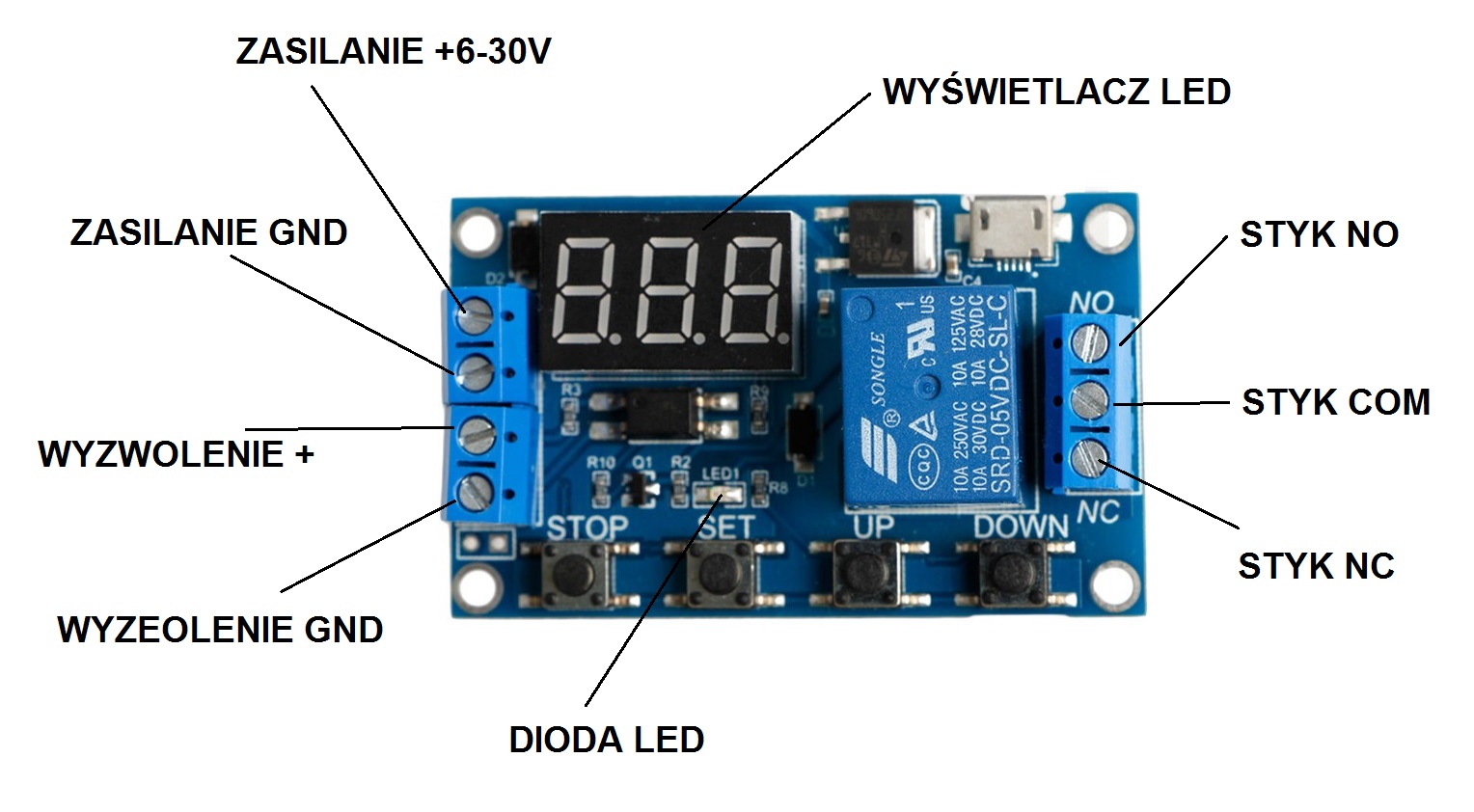

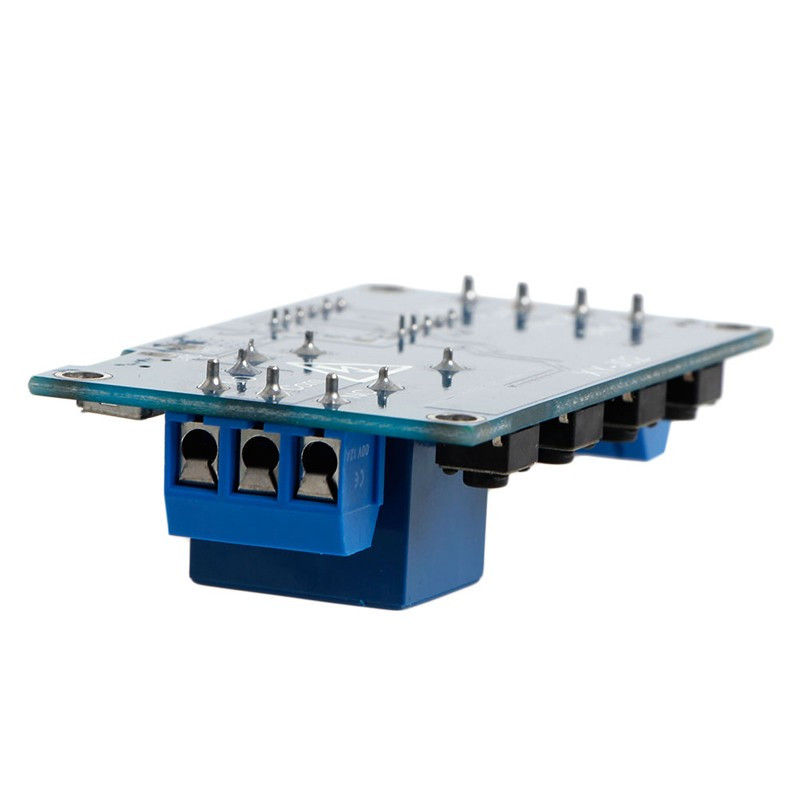

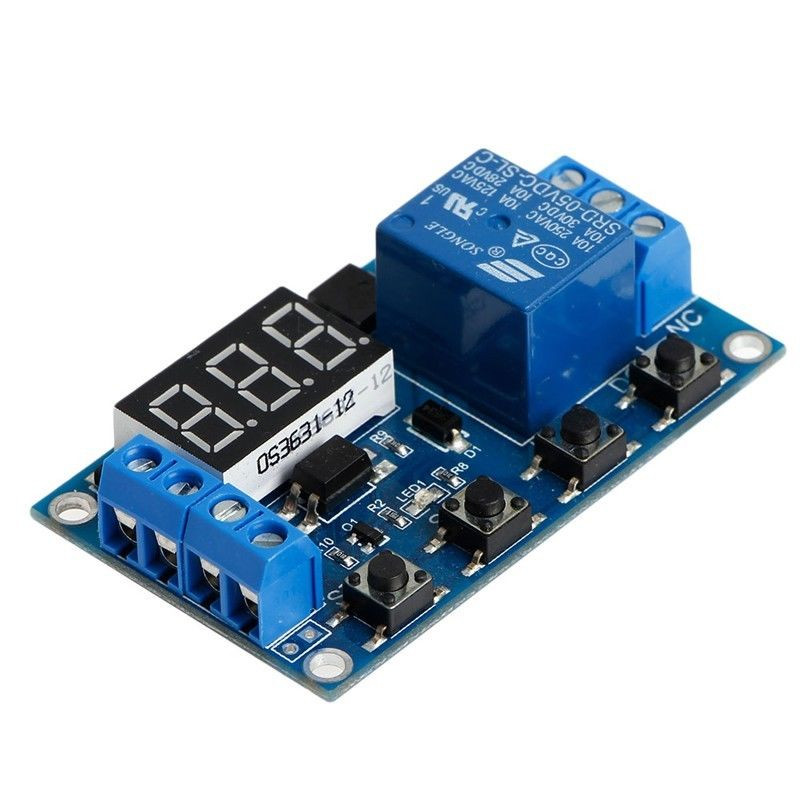

PRZEKAŹNIK CZASOWY 0-999 MIN



WIELOFUNKCYJNY



6-30 VDC









Moduł przekaźnika czasowego oparty na układzie programowalnym. Jest to wielofunkcyjne urządzenie umożliwiające pracę w wielu aplikacjach.



Do wyboru mamy kilka trybów pracy :



1.P1.1

Po pojawieniu się stanu wysokiego na wejściu Triger następuje załączenie przekaźnika, i odliczany jest czas. Po odliczeniu czasu następuje wyłączenie przekaźnika. Ponowne przyjście Trigera w momencie odliczania czasu jest ignorowane.



2.P1.2

Po pojawieniu się stanu wysokiego na wejściu Triger następuje załączenie przekaźnika, i odliczany jest czas. Po jego odliczeniu następuje wyłączenie przekaźnika. Ponowne przyjście Trigera w momencie odliczania czasu powoduje jego zresetowanie i naliczanie od nowa.



3.P1.3

Po pojawieniu się stanu wysokiego na wejściu Triger następuje załączenie przekaźnika, i odliczany jest czas. Po jego odliczeniu następuje wyłączenie przekaźnika. Ponowne przyjście Trigera w momencie odliczania czasu powoduje wyłączenie przekaźnika oraz zresetowanie odliczanego czasu.



4.P2

Po pojawieniu się stanu wysokiego na wejściu Triger następuje odliczanie czasu opóźnienia załączenia (CL), po jego odliczeniu następuje załączenie przekaźnika na określony czas.



5.P3.1

Po pojawieniu się stanu wysokiego na wejściu Triger następuje załączenie przekaźnika po odliczeniu czasu (OP) następuje wyłączenie przekaźnika i odliczanie czasu przerwy (CL). Cykl powtarza się pętli tyle razy ile wynosi wartość parametru (LOP).



5.P3.2

Po pojawieniu się zasilania (nie ma znaczenia stan na wejściu triger) następuje załączenie przekaźnika po odliczeniu czasu (OP) następuje wyłączenie przekaźnika i odliczanie czasu przerwy (CL). Cykl powtarza się pętli tyle razy ile wynosi wartość parametru (LOP).



5.P4

Ustawienie parametru P4- powoduje, że czasy zaczynają odliczać w momencie zniknięcia stanu wysokiego z wejścia Triger (odliczanie czasu wyzwalane zboczem opadającym).

(Domyślnie czasy odliczane są od zbocza narastającego na wejściu Triger.)



Ustawienie parametrów:



Przytrzymać przycisk SET przez 2 s. i ustawić funkcję 1.1, 1.2, 1.3, 2, 3.1, 3.2 za pomocą przycisku UP, DOWN następnie nacisnąć SET i ustawić czasy przyciskiem UP, DOWN przytrzymać przycisk SET 2s.



Zmianę przecinku uzyskujemy poprzez naciskanie przycisku STOP podczas wprowadzania czasu i tak :



XXX. 1-999 s.

XX.X 0,1-99.9 s.

X.X.X. 1-999 min..



Dodatkowo możemy ustawić tryb uśpienia polegającym na wygaszeniu wyświetlacza jeśli w przeciągu 5 min nie przyjdzie Triger. Tryb ten ustawiamy poprzez przytrzymanie przycisku STOP przez 2 s. aż na wyświetlaczu pojawi się napis C-P. Powtórzenie tej operacji powoduje powrót do trybu normalnego i na wyświetlaczu pojawi się napis d-

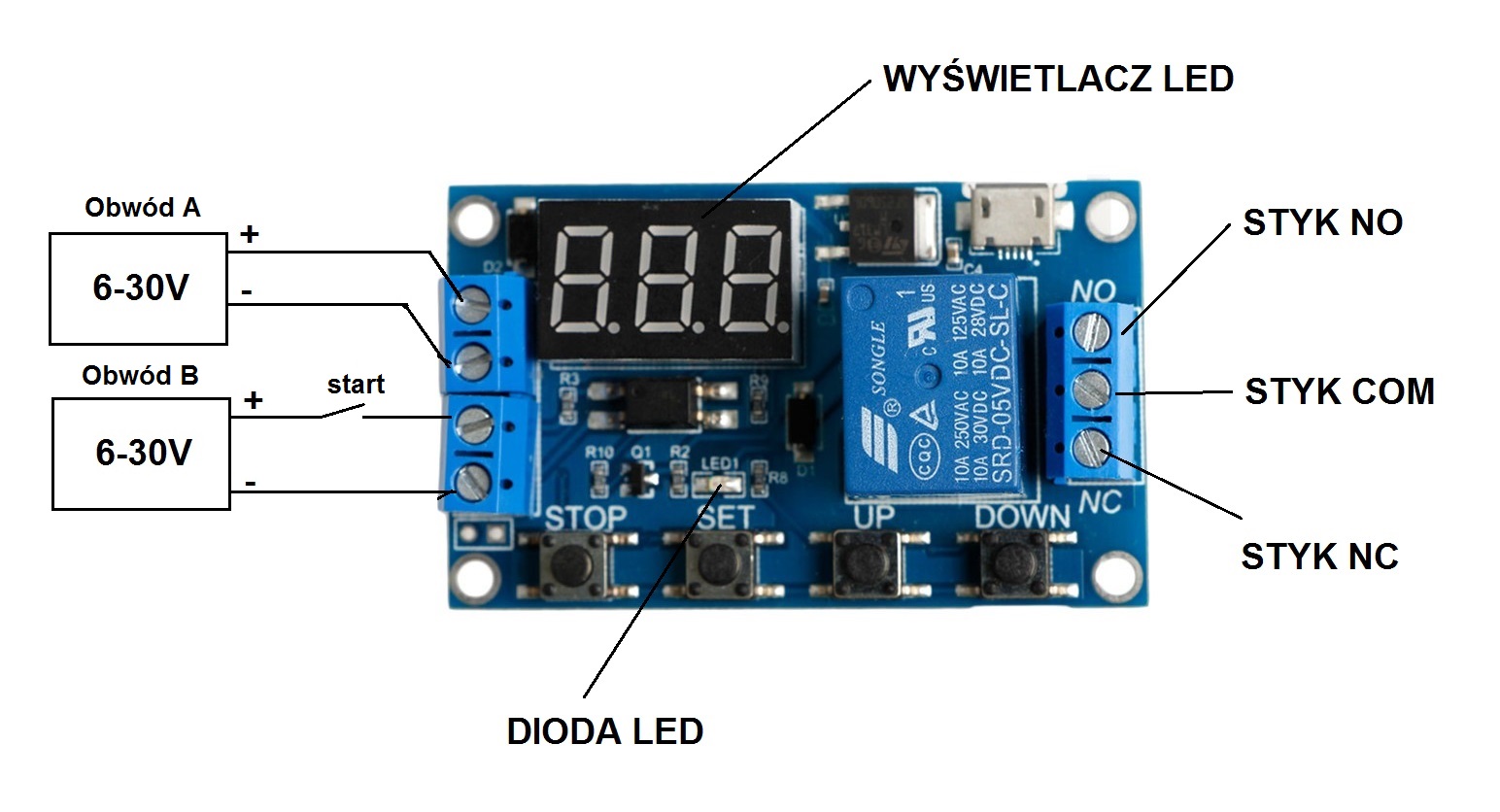

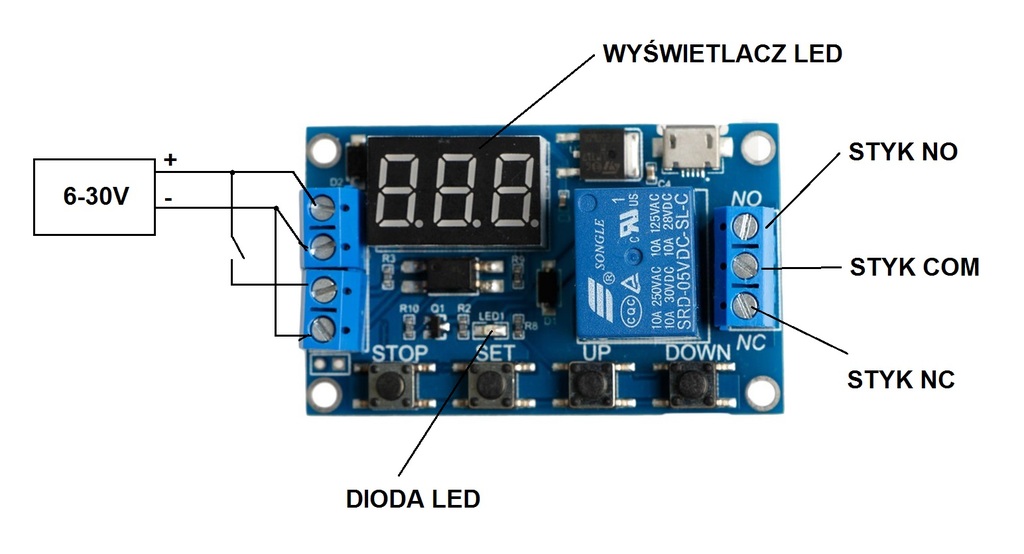

Wejście wyzwalające Triger jest opto-izolowane i może być wyzwalane poprzez podanie PLUSA lub MINUSA. !



Poniżej znajduje się film obrazujący działanie urządzenia.





FILM !



Dane techniczne:



  • Napięcie zasilania 6-30 VDC

  • Pobór prądu 10mA/100mA

  • Regulacja czasu 0,1 s.-999 min.

  • Prąd styku 10A

  • Wymiary 68x40 mm

  • Gwarancja 24 miesiące























Data dodania produktu do sklepu: środa, 07 luty 2018.
